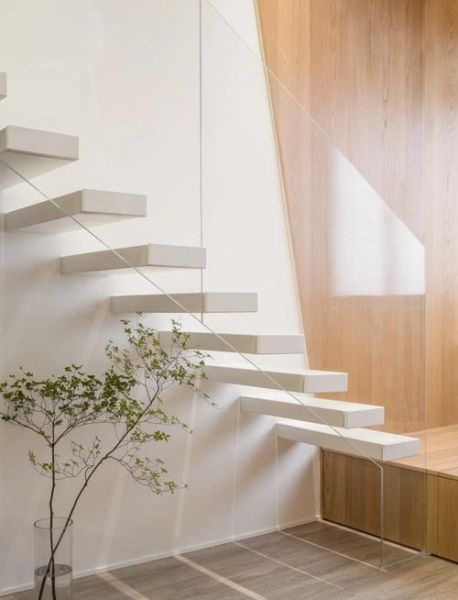

悬浮楼梯怎么设计？从结构到美学的完整拆解
1. 结构形式：看不见的支撑才是灵魂
**钢梁暗埋**：在墙体里预埋双根热镀锌钢梁，每根截面≥100×50mm，间距≤900mm，保证单级踏步可承受200kg集中荷载。 **悬挑板**：混凝土踏步板厚度≥120mm，内嵌φ12@150双层双向钢筋，悬挑长度≤1200mm时安全系数更高。 **玻璃肋**：12+1.52PVB+12mm超白夹胶钢化玻璃作侧向支撑，视觉更轻盈，但需每级增加隐藏式不锈钢连接件。2. 视觉悬浮：让踏步“飞”起来的三种手法
- **灯带内嵌**：在踏步前沿开5×8mm槽，嵌入低压LED灯带，光洗墙面形成“漂浮”阴影。 - **极窄收边**：踢脚板缩进20mm，墙面与踏步留3mm黑缝，弱化实体感。 - **材质对撞**：踏步用整板胡桃木，墙面微水泥，色差越大悬浮效果越强。3. 规范红线：不能踩的四个雷区
**防火要求**：木饰面需加刷透明膨胀型防火涂料，耐火极限≥0.5h。 **栏杆高度**：临空侧必须≥900mm，且能承受1.0kN/m水平推力。 **踏步尺寸**：住宅项目步高150-175mm，步宽≥220mm，否则验收必卡。 **防夹设计**：相邻踏步垂直间隙≤120mm，防止儿童头部卡入。悬浮楼梯承重多少？实测数据与计算逻辑
1. 现场实测：200㎡大平层案例
- **测试条件**：钢梁悬挑1100mm，踏步板采用30mm厚西非花梨实木。 - **加载方式**：在第三级踏步中心放置500kg沙袋，持续24小时。 - **结果**：更大挠度1.8mm（规范限值L/250=4.4mm），卸载后零残余变形。2. 快速估算：三步算出你家楼梯的承重上限
1. **查表得值**：Q235钢梁的允许弯曲应力为215N/mm²。 2. **代入公式**：M=FL/4，假设单级荷载F=2000N，悬挑L=1000mm，则M=500000N·mm。 3. **验算截面**：所需钢梁截面模量Wx=M/215=2325mm³，选100×50×5mm方管（Wx=2530mm³）即可。3. 用户常问：为什么有人踩上去会“颤”？
**原因1：阻尼不足** 解决：在钢梁与踏步板之间加3mm厚丁基橡胶垫，吸收振动能量。 **原因2：共振频率** 解决：改变踏步长度或增加配重，使整体自振频率避开人步行频率（1.6-2.4Hz）。进阶玩法：把悬浮楼梯做成艺术装置
1. 参数化建模：让每一级角度都不同
用Grasshopper输入“旋转角度=index×3°”，生成螺旋上升的动态线条，再导入BIM检查碰撞。2. 隐藏式收纳：踏步就是抽屉
- **结构**：踏步板分两层，上层25mm木饰面，下层18mm钢板抽屉。 - **五金**：选用德国Häfele隐藏滑轨，动态负载30kg，闭合阻尼≤0.3N·m。3. 智能交互：踩哪亮哪
在踏步底部嵌入压力传感器，信号接入KNX系统，实现“人至灯亮，人走灯灭”，能耗降低70%。预算拆解：为什么报价从3万到30万不等？
| 项目 | 经济型 | 艺术型 | |---|---|---| | 钢梁 | 国产Q235 | 进口S355耐候钢 | | 踏步 | 橡木贴皮 | 整块黑胡桃原木 | | 栏杆 | 8mm钢化玻璃 | 夹丝玻璃+铜条镶嵌 | | 灯光 | 单色LED | RGBW可调光 | | 造价 | 2800元/级 | 18000元/级 |施工避坑：最容易翻车的五个细节
1. **墙体厚度**：剪力墙需≥200mm才能预埋钢梁，砖混结构必须加筑混凝土构造柱。 2. **误差控制**：钢梁定位偏差≤3mm，否则踏步会出现“高低台”。 3. **木饰面伸缩**：实木踏步需留2mm伸缩缝，夏季膨胀后不会起拱。 4. **玻璃开孔**：栏杆玻璃孔位必须工厂水刀切割，现场钻孔必裂。 5. **灯带维修**：选可抽拉式灯槽，后期更换灯带不用拆踏步。
